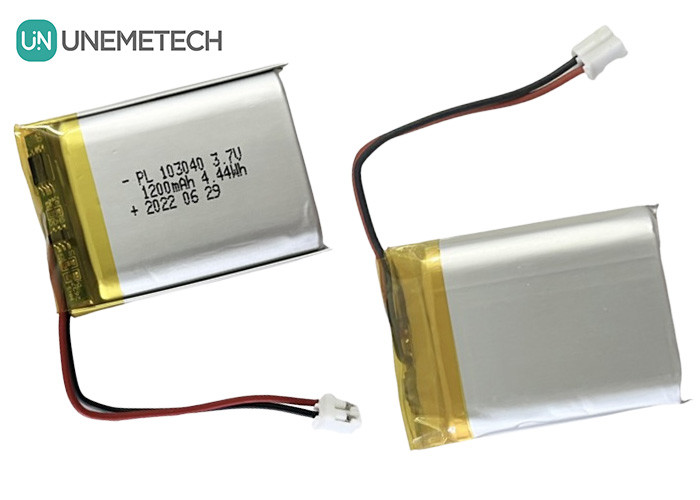

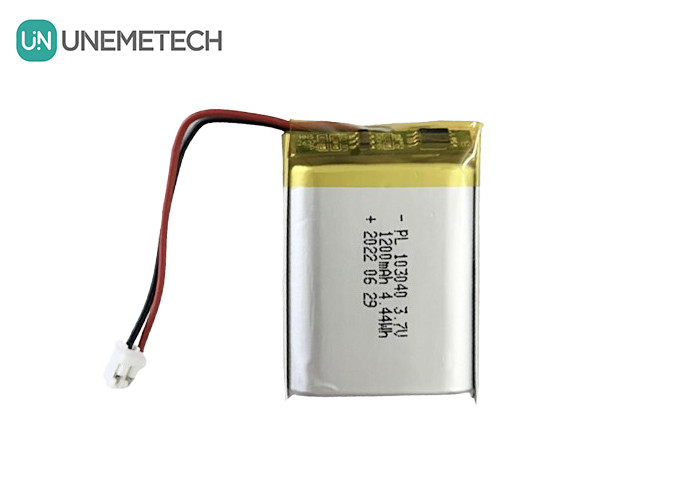

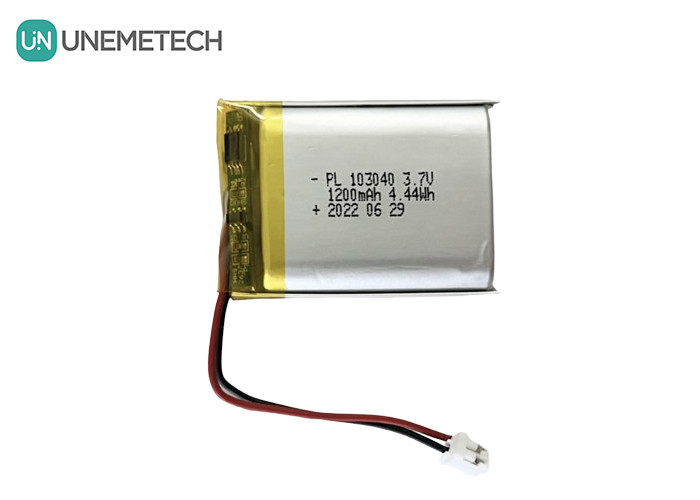

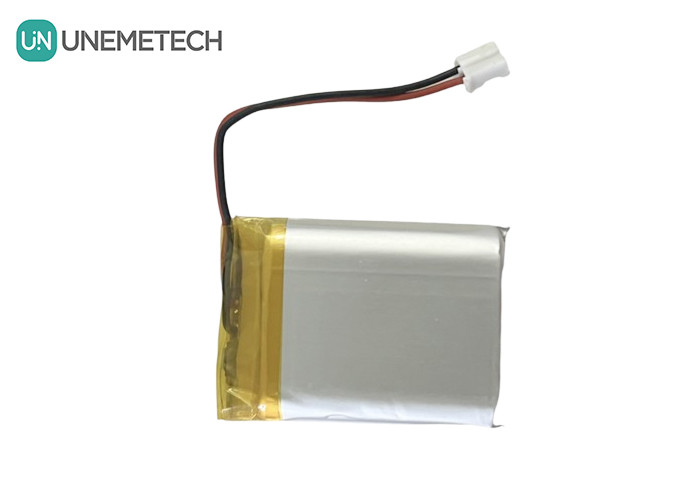

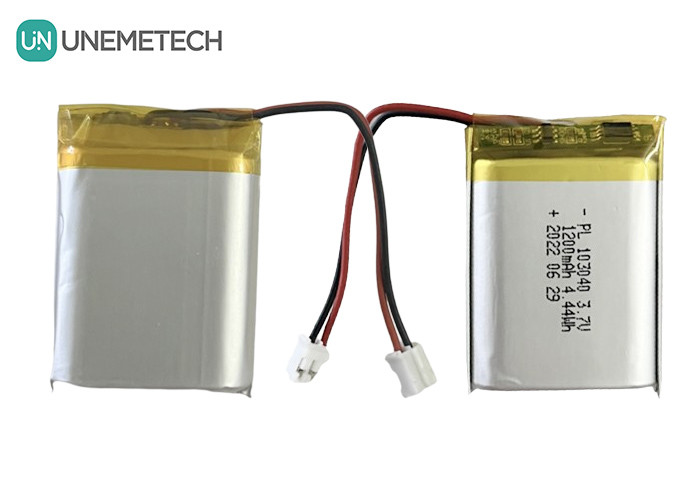

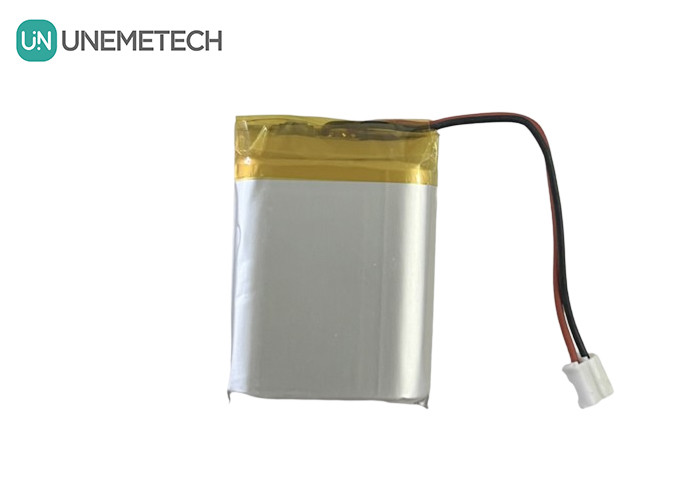

Pin Li-ion Polymer sạc bằng bạc 103040 1200mAh 3.7V Li Po pin với UN38.3 và IEC62133
Tính năng pin Li-ion Polymer
Chúng tôi có thể thiết kế tất cả các loại pin lithium polymer và gói theo yêu cầu của bạn
Tuổi thọ chu kỳ dài: Hơn 500 lần
Khả năng xây dựng tốt và sự nhất quán tốt.
Sơ đồ của pin Lipo 103040
|
Điểm |
Mô tả |
Cấu trúc |
|
| A |
Chiều dài thẻ ô |
7 ± 2 mm | |
| B |
Tấm Tab Cell Pitch |
13± 2 mm | |
| C |
Chiều rộng thẻ ô |
3 ± 0,2 mm | |
| D |
Chiều dài của chất niêm phong trên tế bào |
4 ± 0,3 mm | |
|
T |
Độ dày tế bào tối đa. |
Đầu tiên |
10mm |
| Sau 300 chu kỳ | 10.8mm | ||
| W |
Tối đa chiều rộng tế bào. |
30mm | |
| H |
Tối cao tế bào tối đa. |
40.5 mm | |
Hiệu suất cơ bản của pin Lipo 103040
| Không, không. |
Điểm |
Thông số kỹ thuật |
Lưu ý |
| 1 |
Công suất định giá |
1200 mAh |
0.2C xả |
| 2 |
Công suất danh nghĩa |
1230 mAh |
0.2C xả |
| 3 |
Công suất tối thiểu |
1200 mAh |
0.2C xả |
| 4 |
Trọng lượng tế bào |
≈ 21g | |
| 5 | Khống chế ban đầu của pin | ≤ 80mΩ |
3.7V AC 1KHz đo |
| 6 |
Điện áp bình thường |
3.7 V | |
| 7 |
Điện áp ban đầu |
≥ 3,8V | |
| 8 | Điện áp sạc giới hạn | 4.2 V |
Điện áp từ điện tích CC sang điện tích CV |
| 9 | Phương pháp tính phí tiêu chuẩn | 0.2C DC điện tích điện đến 4.2V, sau đó điện tích CV cho đến khi dòng giảm xuống 0,01C | |
| 10 |
Điện áp cắt |
2.75 V |
Năng lượng tải khi giải phóng kết thúc |
| 11 | Dòng điện sạc tiêu chuẩn | 240mA (0,2C) |
Sạc CC đến 4,2 V, sau đó sạc CV cho đến khi dòng điện giảm xuống dưới 0,01C
|
| 12 | Thời gian sạc tiêu chuẩn | 6~7 giờ | |
| 13 | Dòng sạc nhanh | 600 mA (0,5C) | |
| 14 | Thời gian sạc nhanh | 约3hours | |
| 15 | Dòng điện xả tiêu chuẩn | 240mA (0,2C) |
Thả DC đến 2,75 V
|
| 16 | Tối đa. | 1200 mA (1C) | |
| 17 | Phạm vi nhiệt độ hoạt động | Sạc: 10 45 ° C Thả: -20 60 ° C | |
| 18 | Phạm vi độ ẩm hoạt động | ≤ 90%RH | |
Sơ đồ 103040 Lipo Battery Pack
|
Điểm |
Mô tả |
Cấu trúc |
|
|
T |
Bộ pin dày tối đa. |
Đầu tiên |
10mm |
| Sau 300 chu kỳ | 10.8mm | ||
| W |
Bộ pin chiều rộng tối đa. |
30mm | |
| H |
Bộ pin. Chiều cao tối đa. |
42.5mm | |
| A |
Chiều dài dây |
60 ± 3 mm | |
|
Khống chế gói |
≤ 180mΩ | ||
Danh sách bao bì 103040 Lipo Battery
| Không, không. | Điểm | Số lượng | Vật liệu | Thông số kỹ thuật |
| 1 | UNM103040 | 1 | Phòng pin polymer Li-ion | 1200mAh |
| 2 | PCB | 1 | Bảng mạch kết hợp polyme sợi thủy tinh | Thông qua RoHS |
| 3 | dây | 2 | Polyethylene và đồng | UL1007 26WG |
| 4 | kết nối | 1 | PH2.0-2 | |
| 5 | PVC | / | / | / |
Đặc điểm điện của pin Lipo 103040
| Không, không. |
Điểm |
Khoảng phút |
Loại |
Tối đa |
Đơn vị |
| 1 | Điện áp bảo vệ quá tải | 4.230 | 4.280 | 4.330 | V |
| 2 |
Điện áp giải phóng quá tải |
4.050 | 4.100 | 4.150 | V |
| 3 | Thời gian trì hoãn bảo vệ quá tải | / | 80 | 200 | ms |
| 4 | Điện áp bảo vệ quá mức xả | 2.300 | 2.400 | 2.500 | V |
| 5 | Điện áp giải phóng quá mức xả | 2.900 | 3.000 | 3.100 | V |
| 6 | Thời gian trì hoãn bảo vệ quá mức | / | / | 60 | ms |
| 7 | Bảo vệ chống quá điện | 2.5 | 3.2 | 4.5 | A |
| 8 |
Kháng chiến bên trong |
/ | / | 65 | mΩ |
| 9 |
Hoạt động điện tĩnh |
1.0 | / | 6.0 | μA |
| 10 | Tiêu thụ hiện tại ((Power off) | / | / | 0.5 | μA |
| 11 |
Bảo vệ mạch ngắn |
Có sẵn |
|||
| 12 | Thời gian trì hoãn bảo vệ mạch ngắn | / | / | 600 | μs |
Các bộ phận PCB Danh sách 103040 pin Lipo
Ứng dụng pin Li-ion Polymer
Lợi ích của chúng ta
◆ Hơn 10 năm kinh nghiệm sản xuất và xuất khẩu pin Li-polymer
◆ Nhóm R&D chuyên nghiệp hỗ trợ
◆ Chất lượng tuyệt vời, thiết bị tiên tiến và giá cả cạnh tranh
◆ Bao bì tốt, chi phí vận chuyển rẻ, giao hàng nhanh hơn, dịch vụ sau bán hàng tốt nhất
◆ OEM / ODM được chào đón, chúng tôi có thể tùy chỉnh kích thước khác nhau để đáp ứng yêu cầu của khách hàng
◆Chu kỳ sống dài của sạc và xả
***Vui lòng liên hệ với chúng tôi để có được thông tin chi tiết hơn và mẫu miễn phí***
